自動液氮泵的輸出壓力控制在0.01
MPa以下，關鍵在于對液氮泵的工作原理、控制系統的調節精度以及系統的密封性進行有效管理。為達到這一目標，必須精確控制液氮泵的進氣流量、輸出閥門的開關狀態及壓力傳感器的反饋。具體的方法包括使用高精度的調節閥、壓力傳感器、實時監控系統及泵體的絕熱設計等手段。通過調整流量閥門、增設壓縮機控制與實時數據采集系統，能有效維持液氮泵的輸出壓力穩定在0.01
MPa以下。
液氮泵壓力控制的方法
液氮泵的工作原理通常是通過壓縮和釋放液氮來產生氣體流動并提供壓力。為了確保輸出壓力維持在0.01
MPa以下，可以從多個方面入手。首先，流量的控制至關重要。通過使用電子流量調節閥來精準調整液氮的流量，進而間接影響輸出壓力。例如，使用型號為Burkert
8710系列的電子流量調節閥，能夠以精度0.01 L/min控制氣體流量，這樣可以有效防止壓力過高。
接下來，采用具有高精度反饋系統的壓力傳感器至關重要。壓力傳感器不僅可以實時監控輸出壓力，還能夠?qū)?shù)據傳回控制系統進行動態調節。推薦使用精度為0.01
MPa的壓力傳感器，如Honeywell的PX3系列。該傳感器能夠提供非常細致的壓力變化數據，確保在0.01 MPa范圍內穩定運行。
同時，流量控制系統和壓力傳感器需要與控制系統相互連接，形成一個閉環控制?？刂葡到y(tǒng)基于實時壓力數據進行調節，確保液氮泵的運行在狀態。針對液氮泵的控制系統，可以采用PLC(可編程邏輯控制器)與變頻器配合控制泵體的工作頻率，從而進一步精確調節輸出壓力。
系統密封性及泵體絕熱設計
液氮泵的密封性直接影響壓力的穩定性。如果泵體或管路系統出現泄漏，即使控制系統再精確，也無法保證壓力長期維持在設定值。為此，液氮泵的各個連接處必須使用高質量的密封件，例如聚四氟乙烯(PTFE)密封圈，防止氣體泄漏。密封系統的檢查與維護非常重要，定期更換密封件可以保證系統運行的高效性和穩定性。
另外，泵體的絕熱設計也是確保輸出壓力不波動的重要環節。液氮泵工作時，低溫環境容易導致液氮蒸發不穩定，進而影響壓力。通過采用高效的保溫材料對泵體進行隔熱處理，如采用高密度的聚氨酯泡沫或真空隔熱層，能夠有效減少溫度波動對氣體蒸發的影響，維持系統的穩定運行。
控制系統與實時監控
為確保液氮泵輸出壓力在0.01
MPa以下，實時監控系統必須具備響應迅速和高精度的特性。監控系統需要配備實時數據采集單元，將壓力、流量、溫度等數據傳輸?shù)娇刂葡到y(tǒng)進行分析。利用這些數據，可以動態調整流量閥和泵速，從而保證泵的輸出壓力始終穩定。

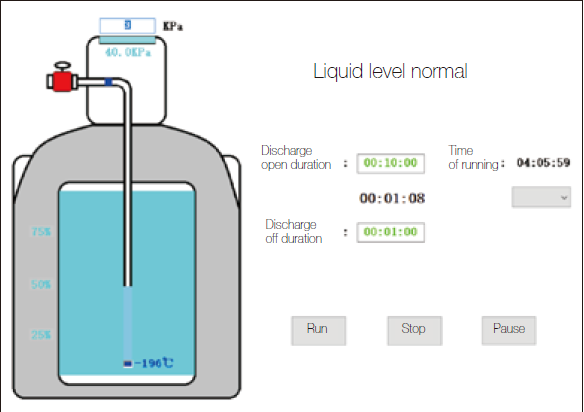

實時監控系統的實施可以依賴于現代工業控制軟件，例如SCADA系統(Supervisory Control and Data
Acquisition)。該系統不僅可以顯示壓力的實時數據，還能夠自動生成報警信號，一旦出現壓力波動異常，系統可以立即采取措施，如自動調整流量或關閉某些不必要的閥門，以防止壓力過大。
溫度控制對壓力的影響
液氮泵的壓力變化與溫度變化息息相關。液氮的蒸發是由溫度變化引起的，因此保持泵體和管路的溫度穩定是非常重要的。為此，可以在泵體和管路系統中加入溫度傳感器，實時監測泵體及液氮管道的溫度。一旦發現溫度過高，系統可以自動啟用冷卻裝置，如氣冷或液冷系統，確保液氮泵的溫度處于理想范圍內。
溫度控制不僅能夠穩定液氮的蒸發速度，還能減少氣體的膨脹性變化，從而保證輸出壓力的精確控制。例如，在一個實驗中，泵體內溫度保持在-196°C附近時，液氮的蒸發速度保持在預期范圍內，輸出壓力保持在0.01
MPa以下，表現出較為理想的穩定性。
通過以上措施，液氮泵的輸出壓力可以精確控制在0.01
MPa以下，確保系統的高效穩定運行。這一過程中，精確的控制設備、高質量的密封系統以及實時監控系統共同作用，實現了液氮泵在低壓條件下的穩定輸出。
